Montage der Leitwerke

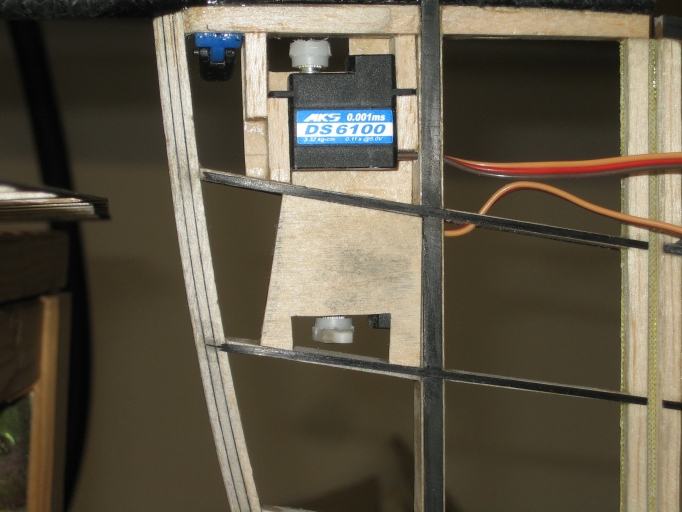

Solange man das Seitenleitwerk noch einzeln herumliegen hat, ist es am einfachsten, die Leitwerksservos zu installieren. Dazu fertigt man sich aus dünnem Sperrholz (0.8 oder 1mm) Brettchen, die genau in den Ausschnitt zwischen zwei Rippen passen. Dort werden sie mit Sekundenkleber verklebt und nötigenfalls an der Vorderseite in die Profilkontour verschliffen.
Jetzt werden die Servos in Nullstellung gebracht und die Servohebel aufgeschraubt. Der Einhängepunkt soll etwa 10 mm Abstand von der Drehachse haben. Schrauben in einem Alu-Vielzahn sind mit Lack zu sichern. Die Servos werden dann einfach mit doppelseitigem Klebeband in der gewünschten Position verklebt. Danach werden rundum Leisten aus 4-5mm Balsa aufgeklebt, die das Servo unverrückbar in seiner Position fixieren. Dabei ist Vorsicht angebracht, denn das Servo soll nicht mit dem benutzten Sekundenkleber in Berührung kommen. Die Leisten stabilisieren gleichzeitig die meist fragile Verklebung der Brettchen mit den Rippen. Eine solche Montage ist im praktischen Betrieb sehr robust, aber im Notfall auch wieder lösbar.


Die Fertigstellung der Leitwerksgruppe beginnt mit der Montage der Höhenleitwerkswippe. Diese soll in 19cm Abstand vor dem Ende des Leitwerksträgerrohres befestigt werden. Meist wird das Rohr etwas zu dick sein. Die Verklebestelle muß sowieso angeschliffen werden. Dabei schadet es nicht, die obere Glaslage komplett durchzuschleifen, das darunterliegende Kohlegewebe sollte allerdings nicht wesentlich geschwächt werden. Sollte das nicht reichen, kann auch die Wippe innen leicht ausgeschliffen werden. Unter Umständen muß der Leitwerksträger auch nicht bis zur Scharnierliene des Seitenleitwerkes reichen, der Seitenleitwerksholm muß allerdings auf jeden Fall fest mit dem Rohr verbunden werden.

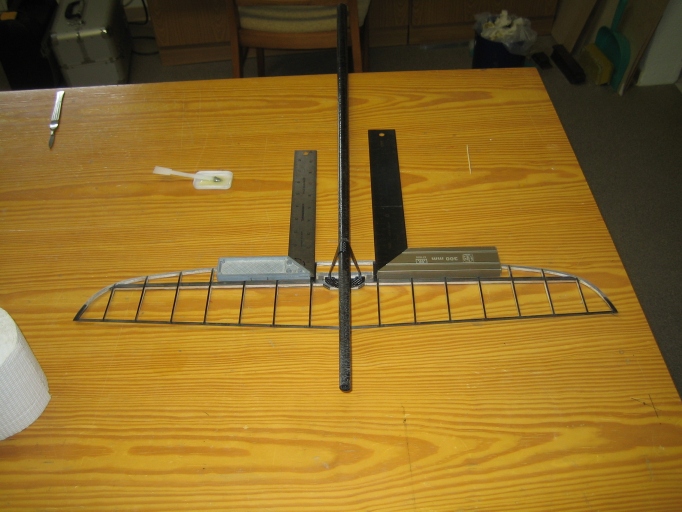

Die Verklebung erfolgt mit UHU plus endfest 300. Das Leitwerk ist dabei mit der Wippe zu verschrauben, um die genaue Ausrichtung prüfen zu können. Wenn das ausgehärtet ist, kommt das Seitenleitwerk an die Reihe. Hier ist vor allem die Verbindung des Leitwerksholmes zum Trägerrohr kritisch und soll mit UHU plus endfest 300 ausgeführt werden. Wenn diese Klebestelle mit Kleber versehen ist, wird alles gerade ausgerichtet und das Leitwerk mit Sekundenkleber fixiert. Es schadet nicht, alle Durchbrüche für die Servokabel vor dem Verkleben einzubringen, hinterher wird es deutlich schwieriger.

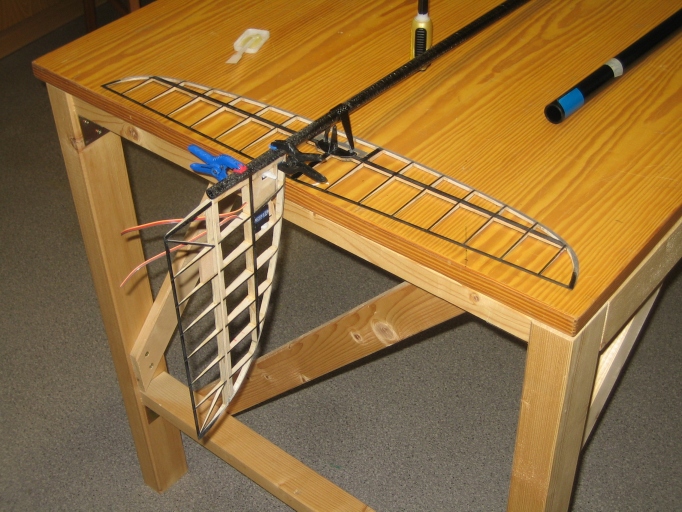

Zum Ausrichten legt man am besten das montierte Höhenleitwerk an der Tischkante auf, und läßt das Seitenleitwerk genau senkrecht nach unten hängen. Auch gegen den Hintergrund einer gefliesten Wand, läßt sich die winklige Ausrichtung der Leitwerke sehr gut peilen. Wenn das UHU plus ausgehärtet ist, wird die Verbindung des Leitwerkes zum Rohr durch beidseitig auflaminierte dünne Streifen Glasgewebe verstärkt.
Ulf Lehnert - 13.3.2013
